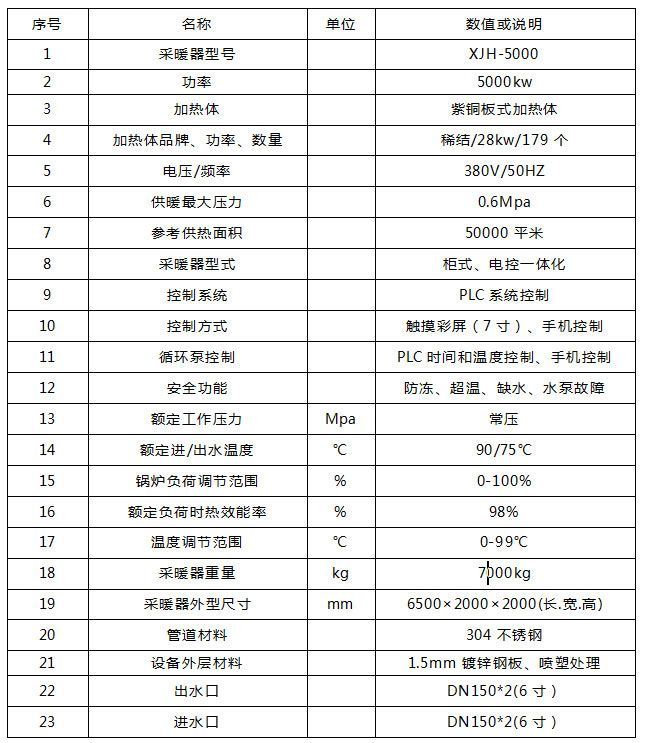

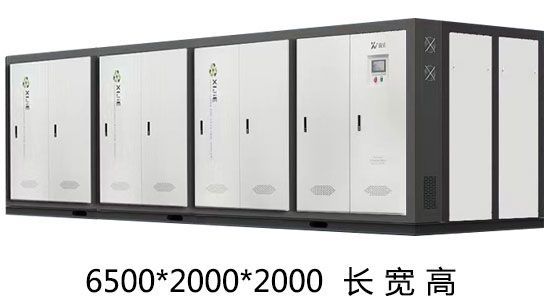

5000千瓦紫铜板式电锅炉参数

紫铜板式电锅炉是采用半导体作为加热原材料，锅炉与控制系统一体化设计,全自动智能化控制,水电分离，不易结垢设计。

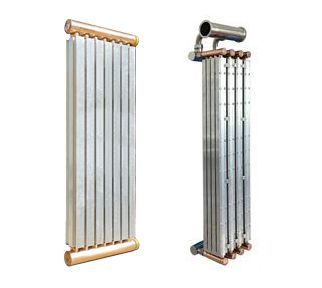

加热体结构示意图

（1）、水电分离、加热体由紫铜管组成。PTC加热片夹放在两块紫铜管之间，PTC加热片与水隔离，在紫铜管外加热紫铜管里的水，一端进入冷水，另一端即流出热水来。因水受热面积大、导热均匀，所以加热速度快。

（2）、PTC加热片的两边都是紫铜管道，达到了加热片双面受热的要求。板换式加热方式，在低温流水条件下加热，不产生气泡、不易结垢。

（3）、热效率达98-98.5%。PTC发热片采用的是正负阻值5欧姆，比普通的正负30欧姆的要性能优越。PTC发热片最高发热温度250℃,无光耗、无明火。

（4）、不怕干烧，连续无水干烧5000小时，加热元件不会损坏。

（5）、功率衰减小，3-5年功率衰减在3-5%左右。

（6）、使用寿命长，PTC发热片使用20年左右不会损坏。

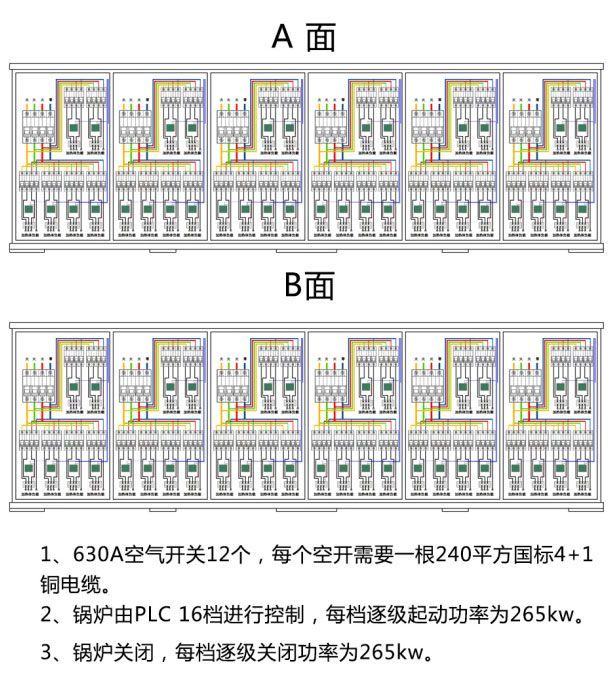

（2）DSP控制模组

目前的电磁锅炉、半导体电锅炉、电阻锅炉使用的都是漏电保护开关和交流接触器的控制组合方式。

（1）、交流接触器工作方式为接通电源吸合、断开电源释放。使用条件比较苛刻，不适于频繁吸合、断开，不适用于电压波动幅度较大及灰尘较多、湿度较大的环境工作。

（2）、交流接触器吸合时有声音、并且吸合与断开瞬间震动较大，衔铁间易进入灰尘、杂物，如有较厚灰尘或杂物时，吸合不到位噪音大，触点结合不牢固易打火拉弧，烧坏触点。

（3）、交流接触器工作时吸合线圈需要时刻通电维持电磁力存在，有电功率消耗。

DSP新一代控制模组，完全替代交流接触器，克服了交流接触器的诸多弊端。节能无噪音控制模组经实际使用，工作稳定、节能效果明显。主要提现在以下几个方面。

(a)锅炉启动时无明显声音、无震动。

(b)运行时无需时刻通电保持工作，功耗低，负载能力强。

(c)不怕灰尘及潮湿环境。

(d)故障率极低、约为交流接触器故障率的1%。
